技术参数 |
Parameters |
Unit |

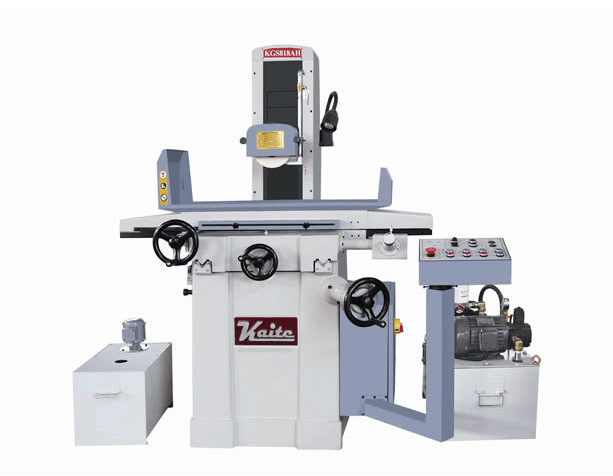

KGS818AH/AHR/AHD |
|
工作台工作面积 |
Working Surface of Table |
mm |
200×460(8"×18") |
|
左右最大行程 |
Max. Table Travel |
mm |
510 |
|
前后最大行程 |
Max. Cross Travel |
mm |
250 |
|
工作台面至主轴中心最大距离 |
Distance Between Table Surface and Spindle Center |
mm |
530 |
|
工作台最大承重 |
Max. Table Load |
kgs |
150 |
|
工作台T型槽 |
T-Slot（Number×Width) |
mm |
1×14 |
|
工作台速度 |
Table Speed |
m/min |
0～25 |
|
前后手轮进刀 |
1 格 |
Crossfeed Handwheel |
1 grad |
mm |
0.02 |
|
1 圈 |
1 rev |
5 |
|
前后自动进给 |
Automatic Crossfeed of Saddle |
mm |
0.5～12 |
|
前后快速进给 |
50Hz |
Power Cross Feed |
50Hz |
mm |
780 |
|
60Hz |
60Hz |
950 |
|
砂轮尺寸 |
Grinding Wheel Dimensions |
mm |
200×25×32/31.75 |
|
主轴转速 |
50Hz |
Spindle Speed |
50Hz |
rpm |
2850 |
|
60Hz |
60Hz |
3420 |
|
上下手轮进刀 |
1 格 |
Vertical Handwheel |
1 grad |
mm |
0.01/0.01/0.001 |
|
1 圈 |
1 rev |
2 |
|
自动进给量 |
Automatic Down Feed Rate |
mm |
—/—/0.002~0.2 |
|
上下快速移动量 |
Power Head Increment |
mm |
—/380/— |
|
主轴马达 |
Spindle Motor |
kw |
1.5 |
|
上下驱动马达 |
Vertical Motor |
w |
—/90/— |
|
液压马达 |
Hydraulic Motor |
kw |
1.5 |
|
吸尘马达 |
Dust Collection Motor |
w |
550 |
|
冷却马达 |
Coolant Motor |
w |
90 |
|
前后驱动马达 |
Crossfeed Motor |
w |
60 |
|
占地面积 |
Floor Space |
mm |
2500×1900 |
|
包装尺寸 |
Packing Dimensions |
mm |
1920×1458×2125 |
|
净重 |
Net Weight |
kgs |
1280/1280/1320 |
|
毛重 |
Gross Weight |
kgs |
1480/1480/1520 |
|
|
