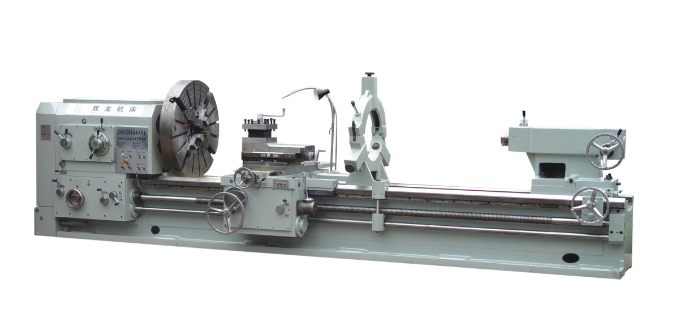

机床的性能特性
本机床主要是承担各种车削工作，它能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹及径节螺纹等。可用上刀架单独机动车削短的锥度，还可用上刀架与纵进给配合机动车削长的锥度，此外还可以承担钻孔、套料、镗孔等工艺，机床的功率、转速、刚性等均能很好地满足粗精加工的需要。本机床也适应于用硬质合金刀具进行强力车削，加工各种黑色金属和有色金属。
主要技术参数
|
项目 |
参数值 |
||||
|
主 要 规 格 |
床身上最大工件回转直径 |
ф1000/ф1250/ф1400 |
|||
|
最大工件长度 |
1500/2000/3000 |
||||
|
床身导轨宽度 |
755 |
||||
|
刀架上最大工件回转直径 |
ф615/ф860/ф1010 |
||||
|
最大车削长度 |
1300/1800/2800 |
||||
|
插入主轴孔棒料最大直径 |
ф128/ф100 |
||||
|
两顶尖允许支承最大工件重量 |
6000/10000kg |
||||
|
床 头 箱 |
主轴孔直径 |
ф130 |
|||
|
主轴孔前端锥度 |
公制ф140 |
||||
|
主轴转速种数和范围 |
无级 3.15-315转/分 |
||||
|
进 给 系 统 |
主轴每转刀架的纵、横向进量种数 |
56种 |
|||
|
主轴每转刀架的进给量范围 纵向 |
0.1~12mm/r |
||||
| 横向(为纵向的1/2) |
0.05~6mm/r |
||||
| 上刀架(为纵向的1/4) |
0.025~3mm/r |
||||
|
公制螺纹有效种数、范围 |
43 1~120mm |
||||
|
英制螺纹有效种数、范围 |
29 28~3/8牙/英寸 |
||||
|
模数螺纹有效种数、范围 |
45 0.5~60mm |
||||
|
径节螺纹有效种数、范围 |
25 1~55 |
||||
|
刀 架 |
主轴中心线到刀具支承面的垂直距离 |
48 |
|||
| 刀具截面尺寸(高×宽) | 45×45 | ||||
| 刀架的回转角度 | ±90° | ||||
| 床鞍的最大行程 | 1450、1950、2950 | ||||
|
刀架最大横向行程 |
520~750 |
||||
|
上刀架及下刀架刻度盘每转一格刀架的行程 |
0.05 |
||||
|
上刀架的最大行程 |
300 | ||||
|
刀架的快速移动速度 纵向 |
3740mm/min |
||||
| 横向 | 1870mm/min | ||||
| 上刀架 | 935mm/min | ||||
|
床 尾 |
顶尖套筒的直径和行程 | ф140/ф240;300 | |||
| 尾座套筒的锥度 | 公制80 | ||||
| 尾座的横向移动量 | ±25 | ||||
|
动 力 系 统 |
主电机功率(变频) | 22Kw/30Kw | |||
| 主电机转速 | 1470转/分 | ||||
| 溜板快速电动机型号及功率 | 中间法兰电机1.5Kw | ||||
| 溜板快速电动机转速 | 3000转/分 | ||||
| 冷却泵型号及功率 | JCB-45 0.15Kw | ||||
| 冷却泵流量 | 45升/分 | ||||
| 电机总容量 | 23.65Kw | ||||
|
机 床 轮 廓 |
机床重量(CW61100B×1500) |
9000kg |
|||
| 每米增加重量 | 1200kg | ||||
| 机床规格(mm) 总长(mm) 总宽(mm) 全高(mm) | |||||
|
净重量（kg） |
1500/2000/3000 4560/5060/6060 1810/1940/2015 1790/2040/2190 |
||||
