机床的用途和特点

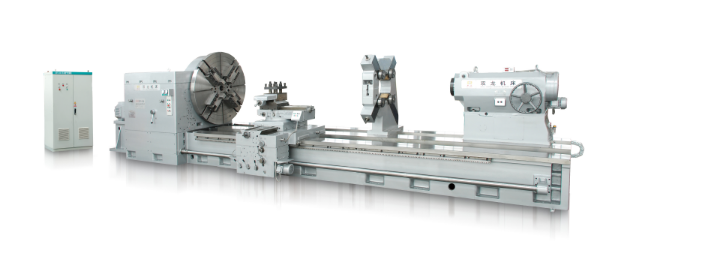

本机床为通用车床，它适用于高速钢和合金钢刀具对不同材质的轴类零件、圆筒形和盘状零件进行车削外圆、端面、切槽、切断、镗孔、车镗内外锥体，并可得用上刀架(通过挂轮)车削长度短于600毫米的各种锥体等工序。
本车床主传动采用直流电动机拖动，主轴转速为无级调速，故可获得加工不同工件时所须合理的切削速度。
本车床进给系统通过光杠与主传动相联接，使进给量直接与主轴转速相关，对进给量的选择很方便。
主要技术参数
|
主参数 |
C61160 |
C61180 |
C61200 |
C61220 |
C61235 |
|
床身上最大工件回转直径(mm) |
1600 |
1800 |
2000 |
2200 |
2350 |
|
过刀架最大工件回转直径(mm) |
1250 |
1450 |
1650 |
1850 |
1950 |
|
中心高(mm) |
830 |
930 |
1030 |
1130 |
1205 |
|
最大工件长度(mm) |
3-16 |
3-16 |
3-16 |
3-16 |
3-16 |
|
顶尖间最大工件重量(t) |
32 |
32 |
32 |
32 |
32 |
|
花盘最大扭矩(kg.m) |
8000 |
8000 |
8000 |
8000 |
8000 |
|
单刀架最大切削力(kg) |
9000 |
9000 |
9000 |
9000 |
9000 |
|
总切削力(kg) |
16000 |
16000 |
16000 |
16000 |
16000 |
|
顶尖锥顶角及规格 |
75°;￠120 锥度1:7 |
75°;￠120 锥度1:7 |
75°;￠120 锥度1:7 |
75°;￠120 锥度1:7 |
75°;￠120 锥度1:7 |
|
刀杆截面尺寸(mm×mm) |
70×70 |
70×70 |
70×70 |
70×70 |
70×70 |
|
主轴转速级数 |
无级 |
无级 |
无级 |
无级 |
无级 |
|
主轴转速范围(r/min) |
0.8-160 |
0.8-160 |
0.8-160 |
0.8-160 |
0.8-160 |
|
主轴锥孔尺寸(mm) |
￠120;1:7 |
￠120;1:7 |
￠120;1:7 |
￠120;1:7 |
￠120;1:7 |
|
花盘直径(mm) |
1600 |
1600 |
2000 |
2000 |
2000 |
|
进给量级数 |
级数18 |
级数18 |
级数18 |
级数18 |
级数18 |
|
纵进给量范围(mm/r) |
0.125-48 |
0.125-48 |
0.125-48 |
0.125-48 |
0.125-48 |
|
横进给量范围(mm/r) |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
|
上刀架进给量范围(mm/r) |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
0.063-24 |
|
纵向快移速度(mm/min) |
3000 |
3000 |
3000 |
3000 |
3000 |
|
横向快移速度(mm/min) |
1500 |
1500 |
1500 |
1500 |
1500 |
|
横刀架最大行程(mm) |
725 |
725 |
800 |
800 |
800 |
|
上刀架最大行程(mm) |
600 |
600 |
600 |
600 |
600 |
|
尾座套筒直径(mm) |
300 |
300 |
300 |
300 |
300 |
|
套筒移动量(mm) |
300 |
300 |
300 |
300 |
300 |
|
尾座主轴锥孔尺寸(mm) |
￠100;锥度1:7 |
￠100;锥度1:7 |
￠100;锥度1:7 |
￠100;锥度1:7 |
￠100;锥度1:7 |
|
尾座快移速度(mm/min) |
3000 |
3000 |
3000 |
3000 |
3000 |
|
套筒快移速度(mm/min) |
664 |
664 |
664 |
664 |
664 |
|
主电机功率及转速 |
75KW 400-￠1200r/min |
75KW 400-￠1200r/min |
75KW 400-￠1200r/min |
75KW 400-￠1200r/min |
75KW 400-￠1200r/min |
|
刀架快移电机功率及转速 |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
|
尾座快移电机及转速 |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
1.5KW 1500r/min |
|
尾座套筒快移电机功率及转速 |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
|
床头箱润滑泵的功率及转速 |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
1.1KW 1500r/min |
