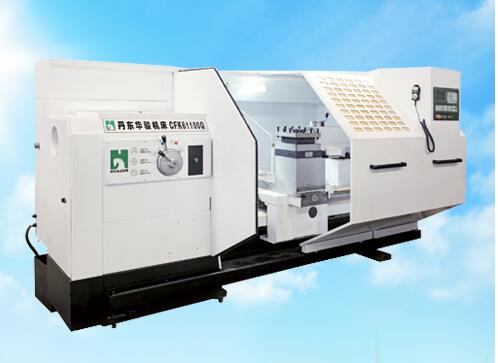

CFK61100Q卧式车床
日期：2019-10-04 15:06 人气：
|
项目 |
单位 |
CFK61100Q |
|
NC系统 |
|
GSK 980TDB(也可按用户要求特殊定制) |
|
最大工件长度 |
mm |
1500/3000 |
|
最大车削长度 |
mm |
1350/2850 |
|
床身最大回转直径 |
mm |
1000 |
|
滑板上最大车削直径 |
mm |
800 |
|
主轴中心距平导轨 |
mm |
560 |
|
主轴中心距地面 |
mm |
1290 |
|
主轴通孔直径 |
|
104 |
|
主轴端部代号 |
|
C11 |
|
主轴前端锥孔 |
|
1:20/120 |
|
主轴所有顶尖 |
|
莫氏6号 |
|
主轴转速范围 |
r/min |
8-1000/22-1000 |
|
主轴转速级数 |
|
四档，档内无级。 |
|
档速变换 |
|
手动/自动 |
|
主伺服电机 |
型号 |
|
ZJY265-15BM |
|
功率 |
KW |
15 |
|
转速 |
r/min |
0-7000 |
|
X轴快移速度 |
m/min |
4 |
|
Z轴快移速度 |
m/min |
8 |
|
X轴进给最小设定单位 |
mm |
0.001 |
|
Z轴进给最小设定单位 |
mm |
0.001 |
|
X轴电机 |
转速 |
r/min |
0-2000 |
|
转矩 |
N.m |
15 |
|
功率 |
KW |
2.3 |
|
Z轴电机 |
转速 |
r/min |
0-2000 |
|
转矩 |
N.m |
30 |
|
功率 |
KW |
4.7 |
|
尾座套筒 |
直径 |
mm |
100 |
|
行程 |
mm |
250 |
|
锥度 |
|
莫氏6号 |
|
电动刀架 |
型号 |
|
LD4BCK6180 |
|
形式 |
|
立式四工位 |
|
尺寸 |
mm |
280×280 |
|
锁紧力 |
KN |
28 |
|
换刀时间 |
S |
4.1 |
