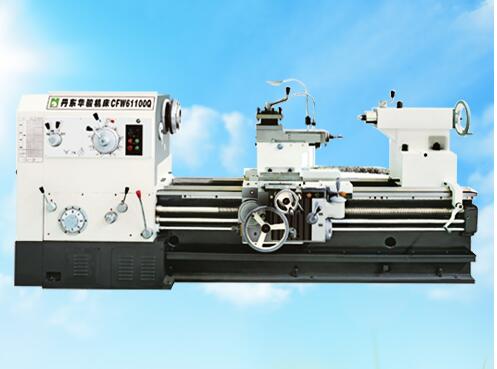

CFW61100Q加高车床
结构特点
■在原CW6180B基础上，主轴中心加高，扩大了加工范围。
■整体加高、合理设计、刚性好
■新型主轴、制动轴结构、性能安全可靠。
■导轨中频淬火，高精周边磨削。
技术参数
|
项 目 |
单 位 |
值 |
|
床身最大回转直径 |
mm |
1000 |
|
刀架上最大回转直径 |
mm |
780 |
|
最大工件长度 |
mm |
5000 |
|
最大车削长度 |
mm |
4850 |
|
床身导轨宽度 |
mm |
600 |
|
主轴前端锥孔 |
|
1:20/120 |
|
主轴通孔直径 |
mm |
104 |
|
主轴端部代号 |
|
C11 |
|
主轴转速范围 |
r/min |
5.4～720 |
|
主轴转速级数 |
|
18 |
|
纵横进给量种数 |
|
64 |
|
纵向进给量范围1：1 |
mm/r |
0.1～1.52 |
|
纵向进给量范围16：1 |
mm/r |
1.6～24.3 |
|
横纵向进给量比 |
|
1/2 |
|
丝杠螺距 |
mm |
12 |
|
公制螺纹种数 |
种 |
50 |
|
公制螺纹范围 |
mm |
1～240 |
|
英制螺纹种数 |
种 |
26 |
|
英制螺纹范围 |
牙/吋 |
14～1 |
|
模数螺纹种数 |
种 |
53 |
|
模数螺纹范围 |
mm |
0.5～120 |
|
径节螺纹种数 |
种 |
24 |
|
径节螺纹范围 |
牙/吋 |
28～1 |
|
床鞍快移速度 |
mm/min |
4000 |
|
下刀架最大横向行程 |
mm |
550 |
|
上刀架最大行程 |
mm |
200 |
|
刀杆截面 |
mm |
32*32 |
|
尾座套筒直径 |
mm |
125 |
|
尾座套筒行程 |
mm |
250 |
|
尾座套筒锥孔 |
|
6 |
|
主电机功率 |
kw |
11 |
|
快速电机功率 |
kw |
1.1 |
|
机床承重 |
kg |
3000 |
|
机床床身规格 mm |
轮廓尺寸 长*宽*高 mm |
机床重量 kg |
|
1500 |
3600*1550*1530 |
5500 |
|
3000 |
5290*1550*1530 |
6100 |
|
5000 |
7510*1550*1530 |
7500 |
|
8000 |
10500*1550*1530 |
9600 |
