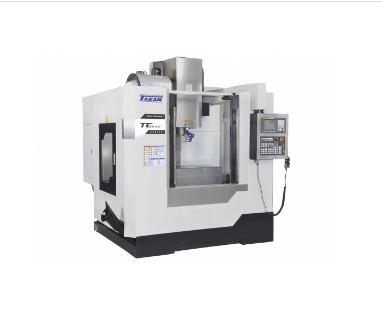

全新TE系列产品
Designed with efficiency and productivity in mind!
| 速位移速度 | 工作台面 | 大主轴电机 |
| 48m/min |
850 to 1300mm |
15kw |
 |
超宽立柱跟底座
TE-系列立式加工中心在设计上增加了宽大 的底座以及另类的立柱设计, 给予了机身更 具刚性的结构，使机床在进行重切削的同时 能兼顾工件的精度。
|
|

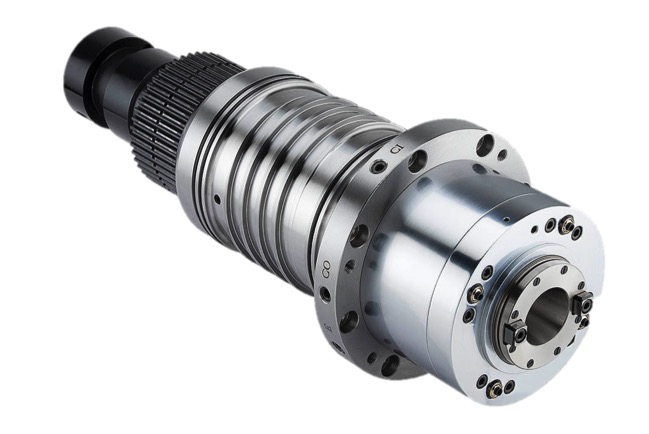

高精度主轴
TE-立式加工中心使用知名主轴厂商, 大金机械的 TE-855 机床标准配置 120mm 直径主轴 带环喷功能。
|
|
|
|
高精度C3丝杆与线轨
在大金機械我们只用品牌例如 HIWIN, PMI 或者 THK以确保我们生产出来的产品的质量是稳定的。 我们坚信只与专家合作的理念。
|
|
高精度精密軸承
大金機械生产机床使用高精度 NSK 精密軸承, 我们拒绝使用任何杂牌或非认证品牌轴承在我们的 上。如客户有需求我们也可更换为SKF品牌軸承。
|
|
不同选择的控制器
为了迎合不同客户的需求以及加工要求， 大金机械的所有设备均可配置不同的控制器系统。
例如三菱、发那科以及西门子。
 |
 |
 |
| 三菱 M80A/M80B | 发那科 0I-MF | 西门子 808D/828D |

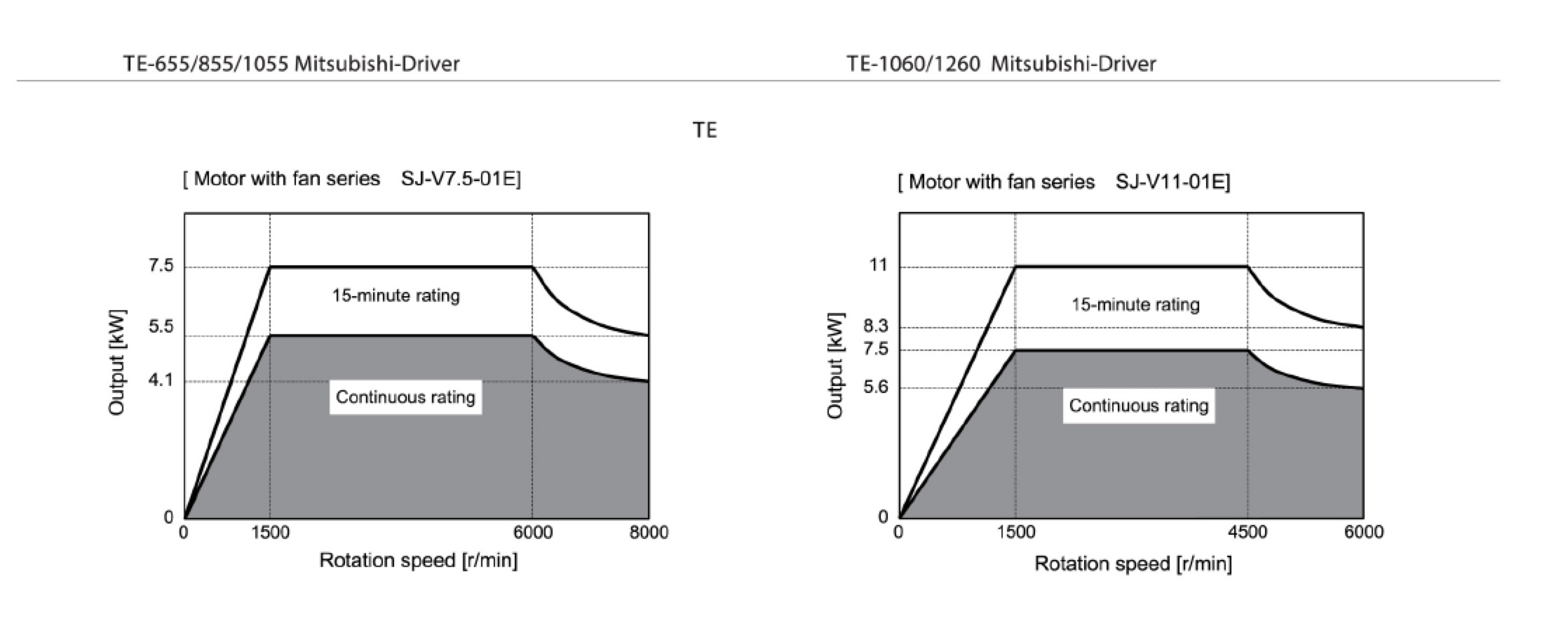

三菱扭矩图
发那科扭矩图
西门子扭矩图

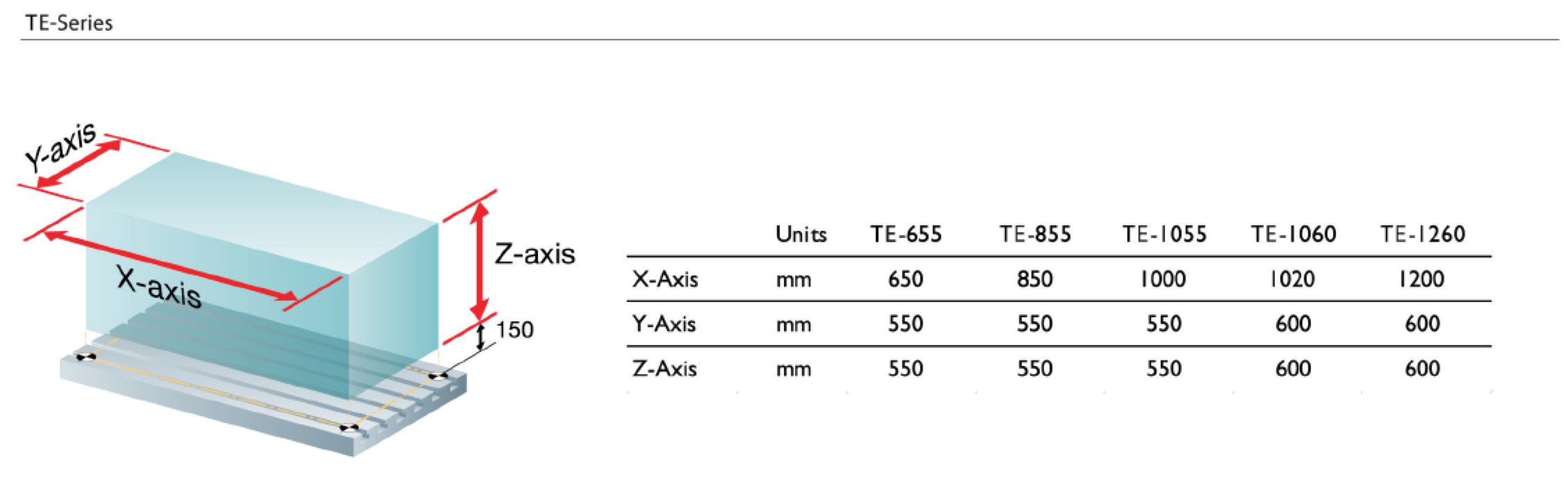

工件尺寸表
Machine Dimension
|
项目
|
单位
|
尺寸
|
|
工作台尺寸
|
MM
|
800×460
|
|
加工范围
|
MM
|
650×500
|
|
T型槽
|
MM
|
80×18×5
|
|
工作台承重
|
KG
|
500
|
|
X/Y/Z 行程
|
MM
|
650/500/500
|
|
主轴鼻端到工作台
|
MM
|
110-660
|
|
主轴锥度
|
|
BT/ISO/CAT40
|
|
主轴转数 RPM
|
RPM
|
10000
|
|
主轴传输
|
|
Belt
|
|
主轴马达
|
KW/HP
|
5.5
|
|
轴向马达（三菱）
|
KW
|
1.5/1.5/3.0
|
|
轴向电机（发那科）
|
KW
|
1.8/1.8/3.0
|
|
三轴切削进給（X/Y/Z）
|
MM/min
|
1-12000
|
|
三轴快速位移（X/Y/Z）
|
M/min
|
36/36/36
|
|
定位精度
|
MM
|
±0.005
|
|
重复定位
|
MM
|
±0.003
|
|
气压要求
|
KG/cm2
|
6
|
|
冷却泵
|
HP
|
3/4
|
|
电压要求
|
KVA
|
15
|
|
机床重量
|
KG
|
4800
|
|
外观尺寸（L×W×H）
|
MM
|
2250×2400×2300
|
